概述
用于第一級、第二級的電源模塊電涌保護器，3+1和1+1型由壓敏電阻型電源模塊和氣體放電管型電源模塊組成，分別用于L-N、N-PE的保護；4+0和2+0型由壓敏電阻型電源模塊組成，分別用于L-PE、N-PE的保護。
應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。
特點
1通流量大，殘壓低；
2具有過熱保護；
3具有失效指示和遙信報警干接點；
4外殼防護等級為IP 20，阻燃等級為UL 94 V-0。
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
GB 18802.1-2011 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求
YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法
技術數據
使用環境
| 溫度 |
-40 ℃～80 ℃ |
| 相對濕度 |
5 %～95 % |
| 海拔 |
-500 m～﹢4000 m |
技術指標
| 型號 |
ZGG80-385(3+1)r |
ZGG100-385(3+1)r |
ZGG120-385(3+1)r |
| ZGG80-385(1+1)r |
ZGG100-385(1+1)r |
ZGG120-385(1+1)r |
| SPD根據IEC 61643-1 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 保護模式 |
L-N, N-PE |
| 最大持續運行電壓 Uc |
385 V(L-N); 255 V(N-PE) |
| 工作頻率 |
50/60 Hz |
| 標稱放電電流In(8/20μs) |
40 kA |
50 kA |
60 kA |
| 沖擊放電電流Imax(8/20μs) |
80 kA |
100 kA |
120 kA |
| 電壓保護水平 Up |
2.2 kV(L-N); 1.5 kV(N-PE) |
2.4 kV(L-N); 2.0 kV(N-PE) |
2.5 kV(L-N, N-PE) |
| 最大后備熔斷器 |
250 A gL/Gg(L-N) |
315 A gL/Gg(L-N) |
400 A gL/Gg(L-N) |
| 額定斷開續流值 Ifi |
100 Arms(N-PE) |
| 響應時間 tA |
≤25 ns(L-N); ≤100 ns(N-PE) |
| 接入方式 |
并聯 |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN、TT |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL 94 V-0 |
電路原理示意圖

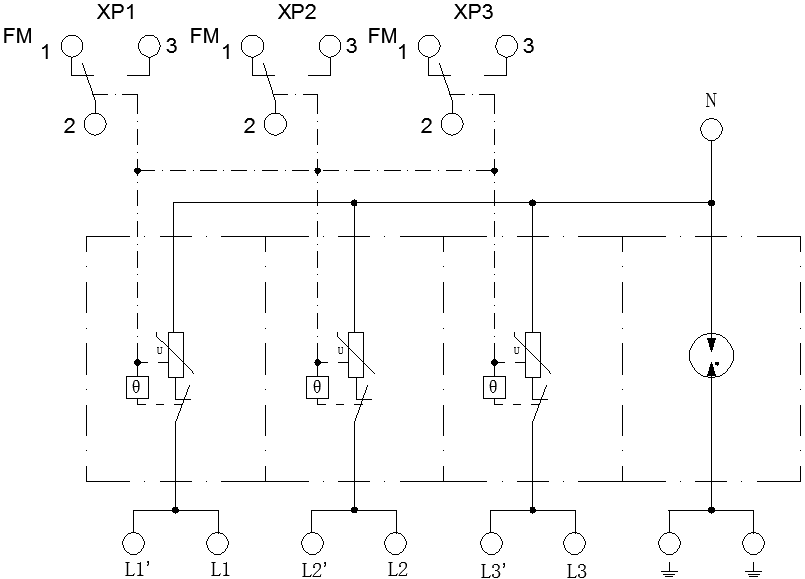

3+1型

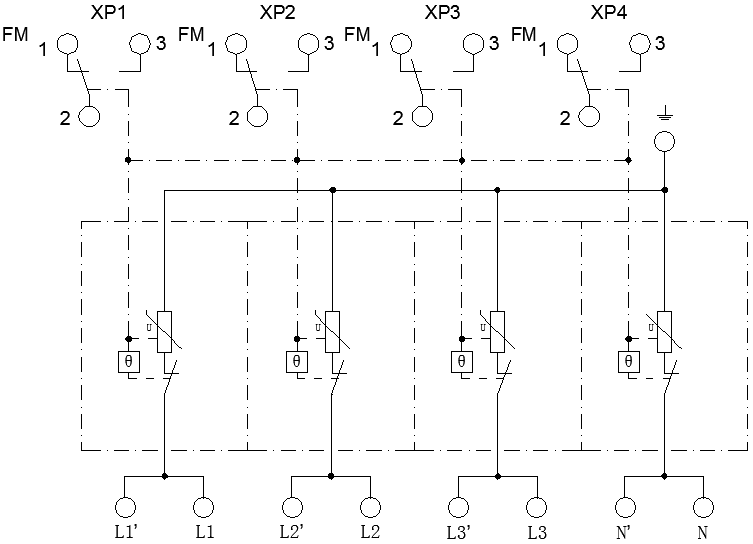

4+0型

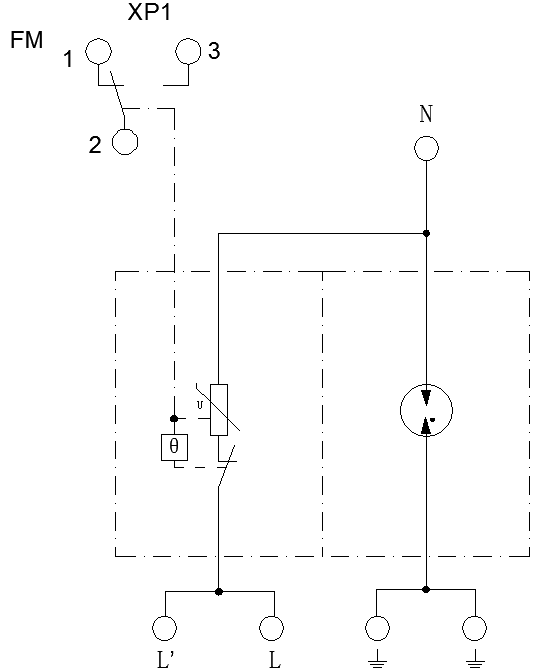

1+1型

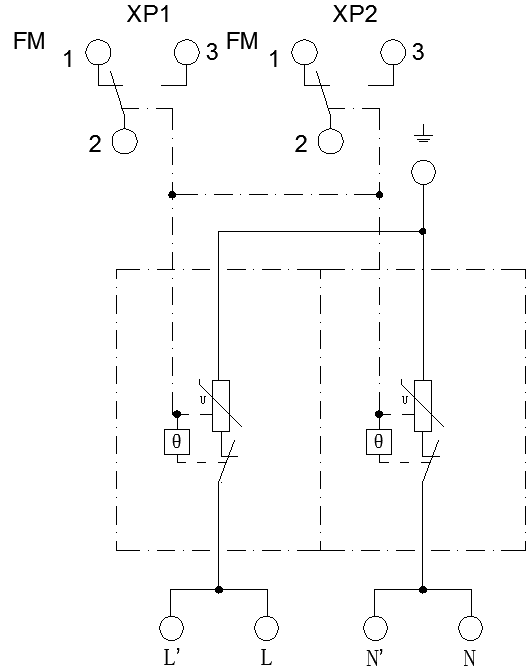

2+0型

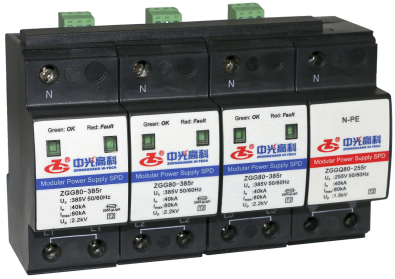

外型結構

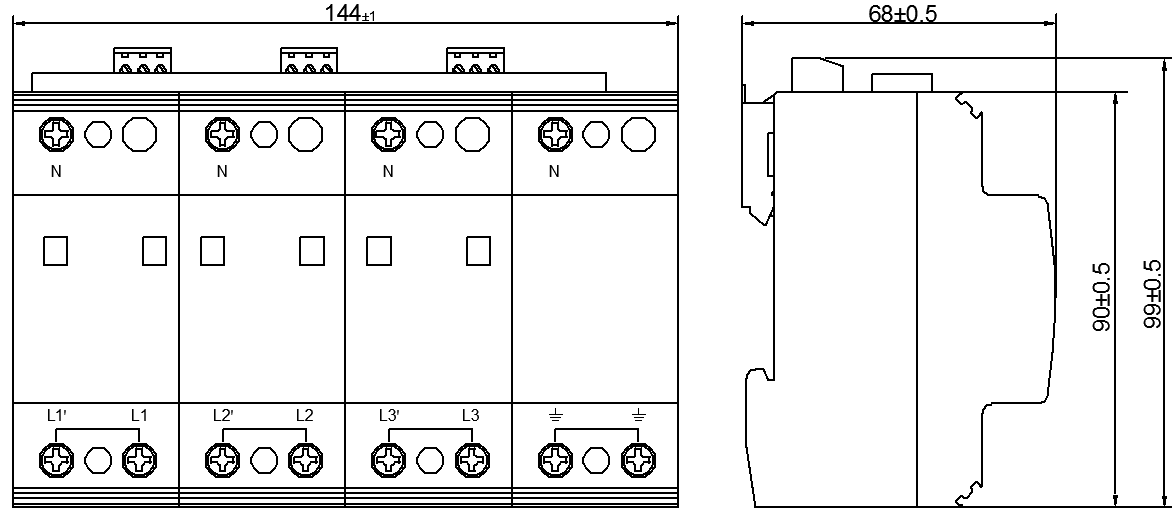

3+1型

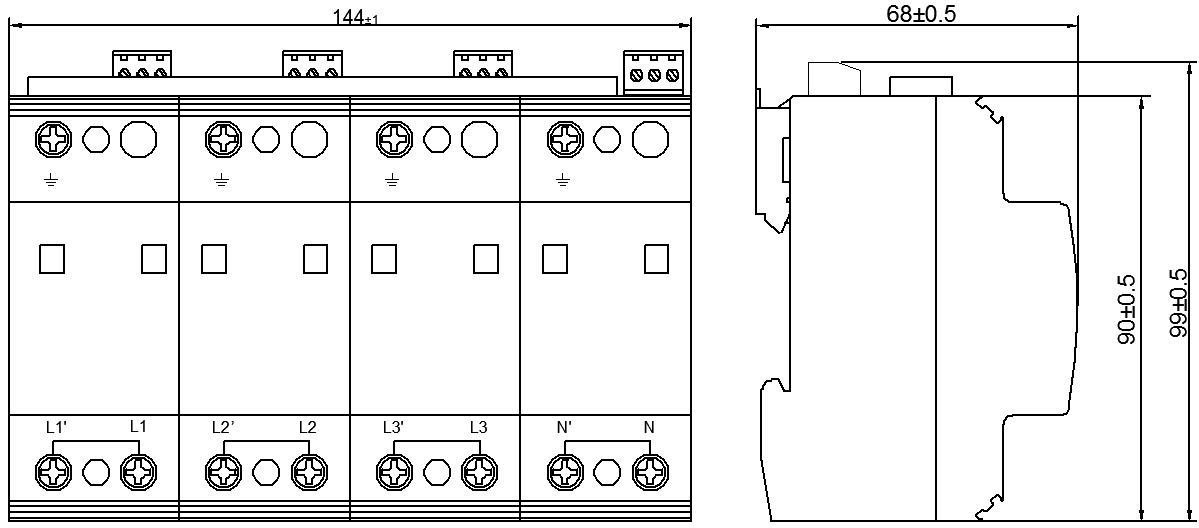

4+0型

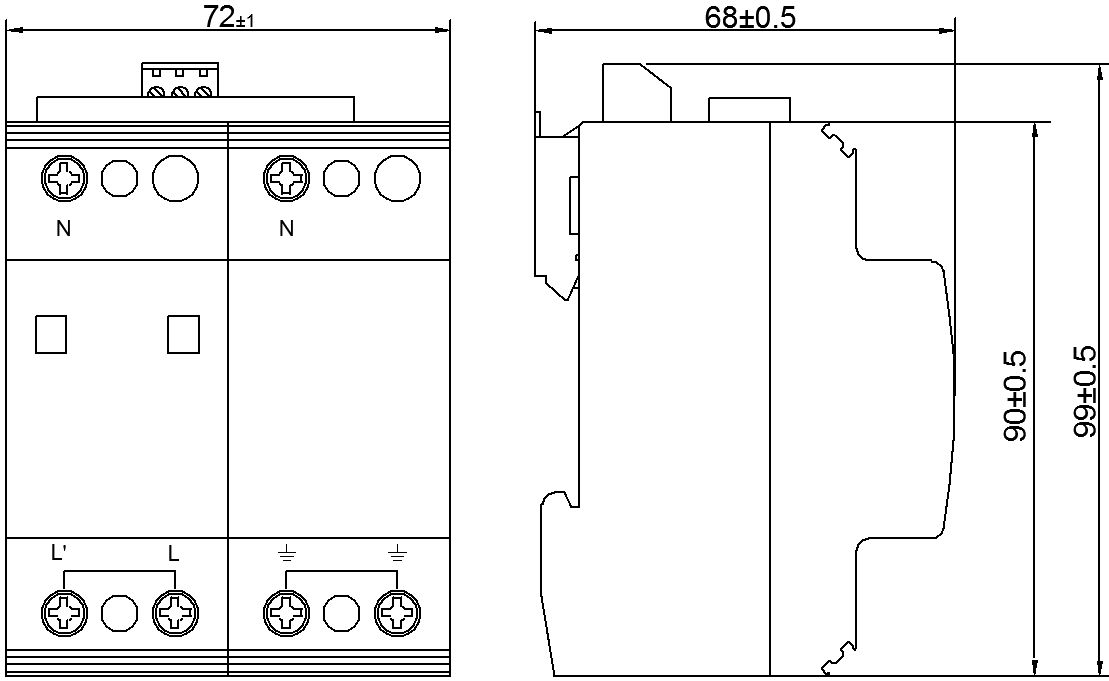

1+1型

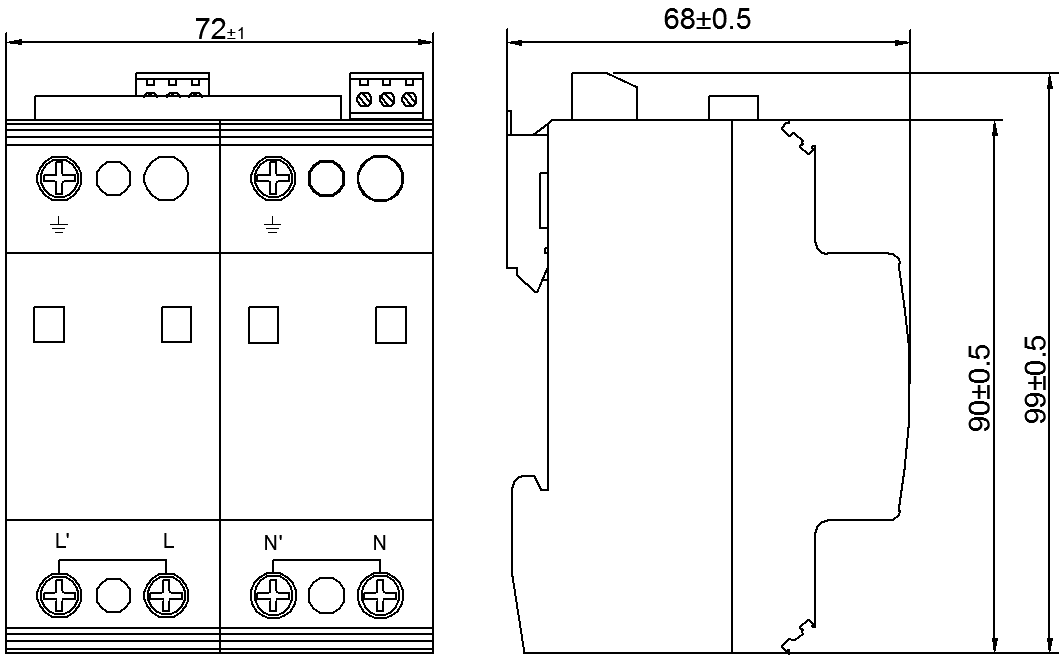

2+0型
