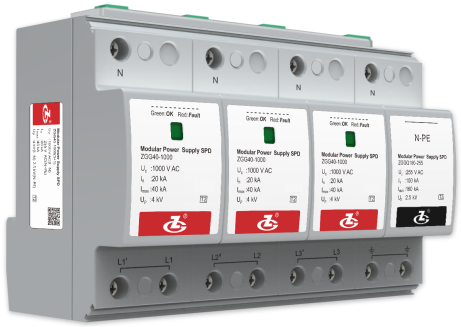

概述
由匯流排將壓敏電阻模塊浪涌保護器和氣體放電管模塊浪涌保護器連接而成，具有L-PE的保護模式。該電源模塊電涌保護器應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及 容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
特點
1通流量大，殘壓低；
2具有過熱保護；
3具有失效指示和遙信報警干接點；
4外殼防護等級為IP 20，阻燃等級為UL94 V-0。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 溫度 |
-40 ℃～80 ℃ |
| 相對濕度 |
5 %～95 % |
| 海拔 |
-500 m～﹢4000 m |
技術指標
| 型號 |
ZGG40-1000(3+1) |
| SPD根據IEC 61643-1 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續運行電壓 Uc |
L-N:1000 V AC;N-PE:255 V AC |
| 標稱放電電流In(8/20μs) |
L-N:20 kA;N-PE:100 kA |
| 最大放電電流Imax(8/20μs) |
L-N:40 kA;N-PE:160 kA |
| 電壓保護水平 Up |
L-N:4 kV;N-PE:2.5 kV;L-PE:5.5 kV |
| 最大后備熔斷器 |
80 A gL/gG |
| 泄漏電流 |
≤20 μA |
| 接入方式 |
并聯 |
| 保護模式 |
L-PE |
| 響應時間 tA |
≤100 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN、TT、IT |
| 外形尺寸 |
90 mm×144 mm×68 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL94 V-0 |

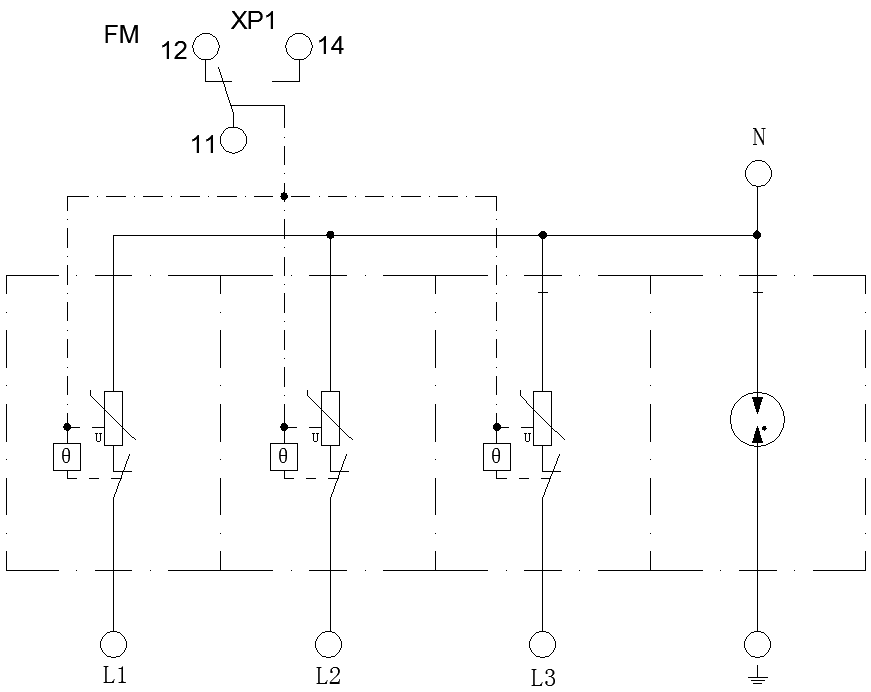

電路原理示意圖

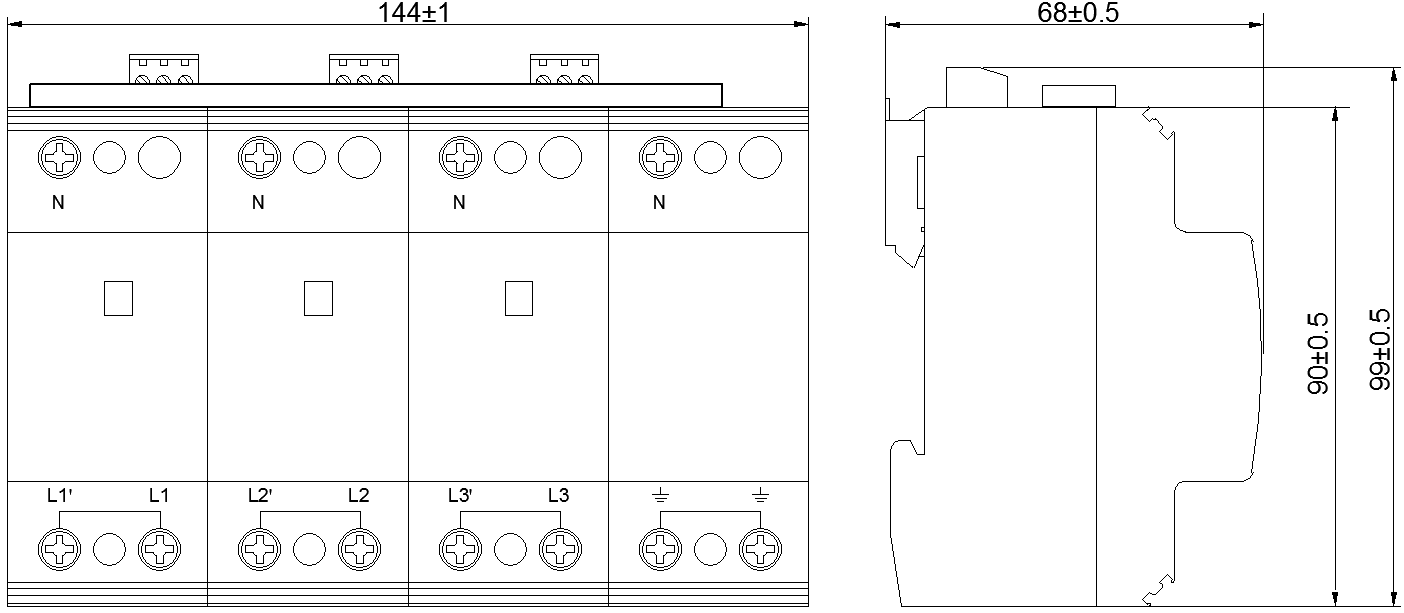

外型結構
