四川中光防雷科技股份有限公司
產品指南

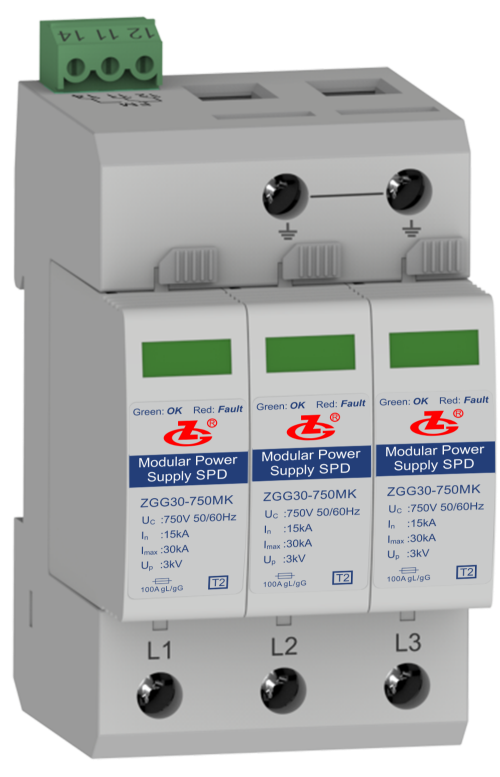

概述
       由壓敏電阻型電源模塊和底座組成，分別用于L-PEN的第二級保護。
特點
       1  插拔模塊具有防反插功能；
       2  通流量大，殘壓低；
       3  具有過熱保護；
       4  具有失效指示和集中遙信報警干接點；
       5  外殼防護等級為IP 20，阻燃等級為UL 94 V-0。
執行標準
       UL1449 浪涌保護器安全標準
       IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
       EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
溫度范圍 -40 ℃～﹢80 ℃
相對濕度范圍 5 %～95 %
海拔范圍 -500 m～﹢4000 m
技術指標
型號 ZGG30-750(3+0)
SPD根據IEC 61643-1 Class Ⅱ
SPD根據EN 61643-11 Type 2
最大持續運行電壓 Uc  750 V
工作頻率 50/60 Hz
標稱放電電流In(8/20μs) 15 kA
最大放電電流Imax(8/20μs) 30 kA
電壓保護水平 Up  3.0 kV
最大后備熔斷器 100 A gL/gG
接入方式 并聯
保護模式 L-PEN
響應時間 tA ≤25 ns
接線端子連接銅導線的截面積 多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2
遙信接口最大接線面積 1.5 mm2
遙信報警觸點強度 AC: 250 V/0.5 A   125 V/1 A    DC: 30 V/0.1 A
扭矩:接線端子/遙信接口 2.5 N•m /0.25 N•m
外殼防護等級(IP代碼) IP 20
應用系統 TN-C
外形尺寸 90 mm×54 mm×68 mm (不包含遙信端子)
安裝形式 35 mm標準導軌
阻燃等級 UL 94 V-0
電路原理示意圖

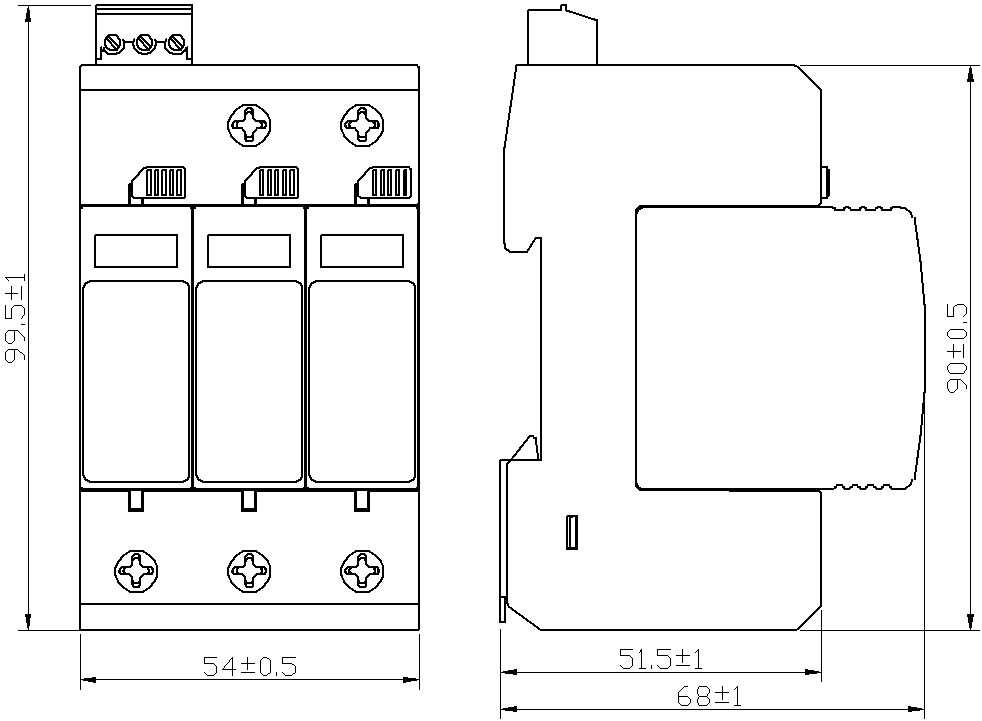

外型結構
